碳化硅的制作工藝你知道多少
作者：admin 發(fā)布日期：2020/9/4 關(guān)注次數(shù)：
二維碼分享
常見的方法是將石英砂與焦炭混合，其中的二氧化硅和石油焦，加入食鹽和木屑，由于天然含量甚少，大同碳化硅主要多為人造，置入電爐中，在2000°C左右高溫，各種化學工藝流程后得到碳化硅微粉。

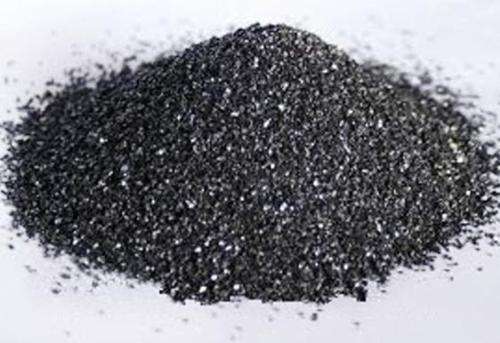

碳化硅(SiC)因其很大的硬度而成為一種重要的磨料，但其應用范圍卻超過一般的磨料。例如，它所具有的耐高溫性、導熱性而成為隧道窯或梭式窯的窯具材料之一，它所具有的導電性使其成為一種重要的電加熱元件等。制備SiC制品首先要制備SiC冶煉塊[或稱：SiC顆粒料，因含有C且超硬，因此SiC顆粒料曾被稱為：金剛砂。但要注意：它與天然金剛砂(也稱：石榴子石)的成分不同。在工業(yè)生產(chǎn)中，SiC冶煉塊通常以石英、石油焦等為原料，輔助回收料、乏料，經(jīng)過粉磨等工序調(diào)配成為配比合理與粒度合適的爐料(為了調(diào)節(jié)爐料的透氣性需要加入適量的木屑，制備綠碳化硅時還要添加適量食鹽)經(jīng)高溫制備而成。
高溫制備SiC冶煉塊的熱工設備是專用的碳化硅電爐，其結(jié)構(gòu)由爐底、內(nèi)面鑲有電極的端墻、可卸式側(cè)墻、爐心體(全稱為：電爐的通電發(fā)熱體，一般用石墨粉或石油焦炭按一定的形狀與尺寸安裝在爐料，一般為圓形或矩形。其兩端與電極相連)等組成。
該電爐所用的燒成方法俗稱：埋粉燒成。它一通電即為加熱開始，爐心體溫度約2500℃，甚至更高(2600～2700℃)，爐料達到1450℃時開始合成SiC(但SiC主要是在≥1800℃時形成)，且放出co。然而，≥2600℃時SiC會分解，但分解出的si又會與爐料中的C生成SiC。每組電爐配備一組變壓器，但生產(chǎn)時只對單一電爐供電，以便根據(jù)電負荷特性調(diào)節(jié)電壓來基本上保持恒功率，大功率電爐要加熱約24 h，停電后生成SiC的反應基本結(jié)束，再經(jīng)過一段時間的冷卻就可以拆除側(cè)墻，然后逐步取出爐料。
聲明：文章圖片均來源于網(wǎng)絡，如有侵權(quán)請聯(lián)系網(wǎng)站管理員刪除。謝謝！
此文關(guān)鍵字：
